Coupoles pour mitrailleuse du type 7e Région… l'exemple du secteur de la forêt du Kastenwald, près de Neuf-Brisach
 |

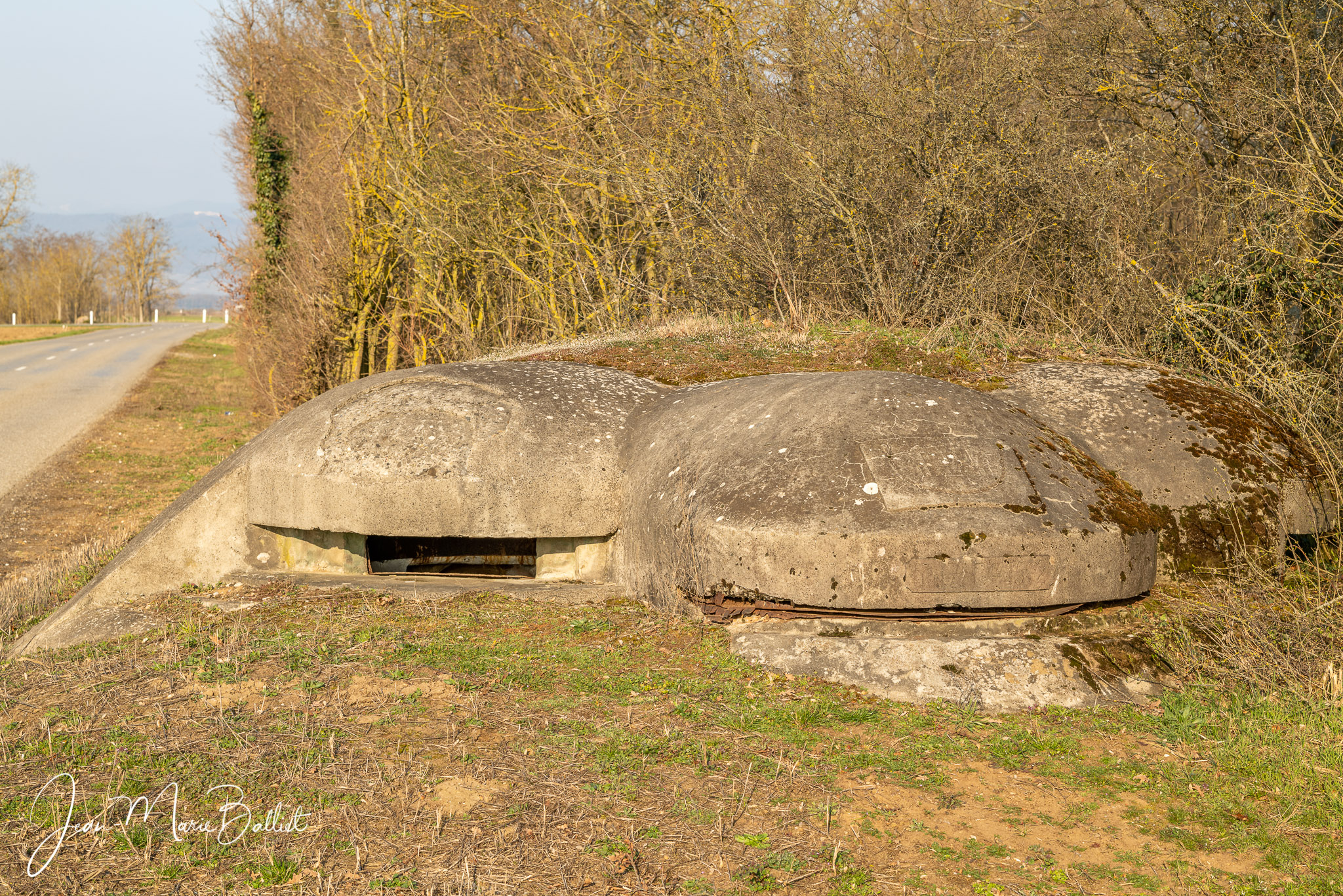

| Coupole triple 7e Région — PA Chapelle Saint Hubert |
_____________________________________
Travaux de complément réalisés par la Main d'Œuvre Militaire (MOM)
Le secteur fortifié de Colmar (SFCO), dont les alentours de Neuf-Brisach, a vu, à l'instar des autres secteurs la construction de nombreux ouvrages de campagnes à partir de 1935 alors que les prémices d'un nouveau conflit deviennent pressants.
Conceptuellement à l'opposé des luxueux ouvrages construits par la CORF au début des années trente — la ligne Maginot —, il s'agit ici de « petit béton » construit par la main d'œuvre militaire à moindres frais (MOM).
Ils ont été établis sur les berges du Rhin, les voies de passage à travers la forêt rhénane, en périphérie de zones d'intérêt, etc. Lorsqu'ils sont organisés par groupes, ils forment autant de points d'appui qui, eux-mêmes, sont complétés par une série d'obstacles (barbelés…) et d'organisations de campagne (tranchées, positions d'infanterie et d'artillerie, etc.).
Même très nombreux, la qualité de réalisation et la protection offerte se révèlent souvent médiocres. En pratique, l'efficacité militaire de ce type d'ouvrages, surtout dans le cadre d'un plan d'ensemble, doit être considérée comme réduite, voire négligeable !
Coupole 7e Région
Dès 1935, la 7e Région Militaire commence la construction d'un nouveau d'ouvrage de campagne type : une coupole pour mitrailleuse dont la forme particulière ainsi que la situation géographique fait qualifier de « coupole type 7e Région ».
Ces ouvrages semi-enterrés sont, en général, assez judicieusement disposés : un plan de feux soigneusement étudié a précédé leur implantation. On relève l'existence de coupoles pour mitrailleuses simples ou doubles. Ce dernier modèle est bien moins fréquent. Plusieurs coupoles peuvent former un point-d'appui [PA].
L’épaisseur des parois de béton oscille entre 30 et 60 cm d’épaisseur. De manière inconstante, le ciel de la coupole peut être complété par un revêtement en tôle. Suivant la situation de la coupole, on y accède par un ou deux couloirs souterrains. L’accès lui-même est souvent réalisé par un puits équipé d’une échelle en acier ou, apparemment moins fréquemment, de plain-pied ou par un escalier. Suivant le type de coupole sont disposées, souvent au ras du sol, une ou deux embrasures de faible hauteur mais offrant un champ de tir étendu. Dans le cas de tourelles triple, la partie centrale correspond le plus souvent à un observatoire.
L’armement repose sur la classique mitrailleuse de 8 mm Hotchkiss disposée sur son affût de campagne standard.
 |
| Coupole type 7e Région illustrée dans la rarissime « Denkschrift » allemande sur les fortifications françaises (1941) |
 |
| Coupole simple type 7e Région (« Denkschrift » 1941) |
_____________________________________
Exemple d'organisation d'une forêt rhénane : le Kastenwald (SFCO - Neuf-Brisach)
La défense du Kastenwald qui abritait un important PC, des dépôts de munitions et les épis destinés à des pièces d'artillerie lourde sur voie ferrée (ALVF) était assurée par quatre points d'appuis disposés à la lisière de la forêt.
Point d'appui Chapelle Saint-Hubert
 |
| PA Chapelle Saint-Hubert — coupole triple (1er plan) et simple (2e plan) |
Le point d'appui couvre la lisière sud-ouest du Kastenwald, le long de la route départementale qui relie Appenwihr à Wolfgantzen. Les coupoles sont indiquées comme « Chapelle Saint Hubert 1 », coupole simple, et « Chapelle Saint Hubert 2 », couple triple ou plutôt une coupole double pour mitrailleuses à laquelle est adjointe un observatoire.
PA Chapelle Saint-Hubert — coupole triple
 |
| PA Chapelle Saint-Hubert — coupole triple, état 1940 (fonds R. Haag) |
Un cartouche indique que la main d'œuvre a été fournie par les 5° et 7° Cies du 152e RI, les faleux diables rouges.
Classiquement, cette coupole portait l'insigne du 15-2 mais il a été « prélevé » il y a plus de nombreuses années pour orner la salle d'honneur du régiment ! Bien moins fréquent : on relève la présence d'un cartouche avec la mention « Hardi les Gars » !
L'ensemble était recouvert de peinture de camouflage dont quelques vestiges subsistent au niveau des joues des créneaux.
 |
| On discerne parfaitement les traces de camouflage. |
PA Chapelle Saint-Hubert — coupole simple
Détruite probablement vers la fin du dernier conflit mondial, il s'agit d'une coupole pour mitrailleuse simple. Dans cet état, on est mieux à même d'en apprécier la structure interne !
Point d'appui corne sud-est de l'Oberwald.
En arrière de ce PA, on peut découvrir l'ancien stand de tir et sa casemate d'instruction (récemment détruite). C'est également la MOM fournie par le 15-2 qui était à la manœuvre.
État 2012.
_____________________________________
Localisation géographique actuelle
Nota.
Un autre ouvrage peut être découvert en lisière de la forêt de l'Oberwald… il est bien antérieur (env. 1915-1916) et de main allemande !
_____________________________________
Exemple de coupole simple disposée sur les berges du canal Vauban : PA du moulin de Dessenheim
PA du moulin de Dessenheim - coupole de type 7e Région [MOM] construite par le 4° BCP
Blockhaus à deux entrées en forme de L. Le grand coté du L est orienté selon un axe nord/sud. Les deux entrées sont (aujourd'hui ?) dépourvues de porte.
Dénomination officielle : B66.
_____________________________________
Orientation bibliographique & sitologiques.
MARY J.-Y., HOHNADEL A., SICARD J - Hommes et ouvrages de la ligne Maginot. Tomes 1, 2 3, 4 & 5. Paris, Histoire & collections, 2001-2009.
OBERKOMMANDO DES HEERES. GEN. ST. D. H (Gen. d. Pi. u. Fest. b. Ob. d. H. Abt. Auswertung fremder Landesbefestigungen) - Denkschrift über die französische Landesbefestigung. Berlin, Gedruckt in der Reichsdruckerei, 1941.
WAHL (J.B.) - La Ligne Maginot en Alsace - 200 kilomètres de béton et d'acier. Steinbrunn-le-Haut, Editions du Rhin, 1987.
WAHL (J.B.) - La Ligne Maginot en Alsace - 200 kilomètres de béton et d'acier. Thionville, Klopp, 2013.
